Subject: 解決屏幕太暗、對焦困難的問題 [Print This Page]
Author: 9Wi    Time: 18/11/2011 15:10     Subject: 解決屏幕太暗、對焦困難的問題

本著珍惜、善用現在身邊所有, 不要隨便放棄的觀念, 去鴨寮街跑了一趟, 買了一個 x3 的放大鏡.

DIY 了以下連接的延續篇.

http://www.hkbws.org.hk/BBS/view ... &extra=page%3D1

x3 放大鏡 (HK$35) :



相較屏幕是小了 :

Author: 9Wi    Time: 18/11/2011 15:31

想辦法把它裝在小 DC 上.

去五金店買了一條銅焊枝 (HK$12), 原因是銅焊枝較硬一點, 不會太軟.

根據放大鏡和DC的大小, 做了一個架子 :







Author: 9Wi    Time: 18/11/2011 15:38

在架子上銼了四道固定凹坑位 :



對好放大鏡位置後, 鑽四個孔, 再用紮帶把兩者紮緊 :

Author: 9Wi    Time: 18/11/2011 15:40

半完成品 :

Author: 9Wi    Time: 18/11/2011 15:43

在放大鏡裡面貼上裁好的黑絨紙 :



這個就是完成品的樣子 :

Author: 9Wi    Time: 18/11/2011 15:51

裝好了, 這個就是 DIY 遮光放大裝置, 很容易裝上和拆卸 :



看來可以, 但未經現場考驗, 在這個星期天可以試試效果如何了 :

Author: lwingkay    Time: 18/11/2011 18:38

DIY萬歲！
Author: pitarhk    Time: 18/11/2011 18:50

銅焊支都比你諗到....
Author: richome2    Time: 18/11/2011 19:40

鑽洞好似太淺好易爆！
Author: 9Wi    Time: 18/11/2011 19:48

Quote:
Original posted by lwingkay at 18/11/2011 18:38
DIY萬歲！
相信好多人的工作比較死板, 在工餘 DIY, 可以用腦思考不怎樣複雜的問題(不會太傷腦筋, 太傷腦筋的問題不太適合 DIY), 同時也可以動腳筋周處找那裡有合適的材料, 跟著回來動動手, 即使中途遇到問題時壓力也不大, 應該對身心腦筋的健康有幫助, 起碼可以減少患上老人癡呆症吧.
Author: 9Wi    Time: 18/11/2011 19:50

Quote:
Original posted by pitarhk at 18/11/2011 18:50
銅焊支都比你諗到....
因為比較容量找到的材料, 在大多數的五金店都可以買到.
Author: 9Wi    Time: 18/11/2011 20:00

Quote:
Original posted by richome2 at 18/11/2011 19:40
鑽洞好似太淺好易爆！
洞與邊緣的距離大於 1英分半, 加上透明底座是 acrylic 造成, 不是普通的塑膠, 而且厚度超過 1英分半, 強度絕對沒有問題的.

[ Last edited by 9Wi at 18/11/2011 20:03 ]
Author: papago    Time: 18/11/2011 23:48

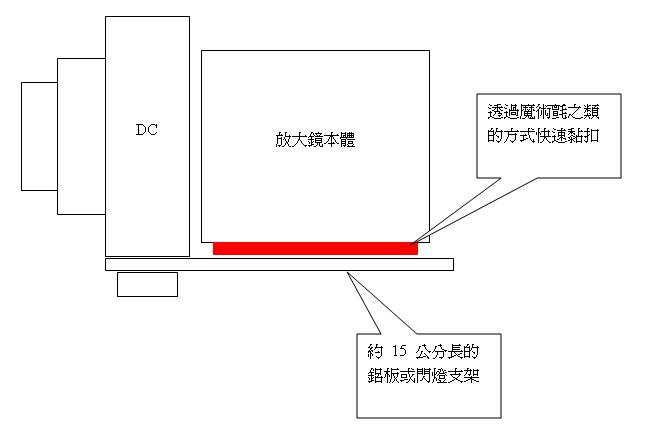

關於放大鏡的固定方式, 小弟的想法是如下圖這樣
優點有幾個
1.加工更方便, 連挫刀都用不到, 也沒要鑽孔的地方
2.沒有掛勾遮到 DC 頂部的按鈕或開關
3.最重要的是穩固, 此種連接方式就算扛著器材跑, 放大鏡也不會掉下來

[ Last edited by papago at 18/11/2011 23:51 ]

Image Attachment: 00.jpg (18/11/2011 23:48, 20.14 KB) / Download count 471
http://hkbws.org.hk/BBS/attachment.php?aid=10241

Author: 9Wi    Time: 19/11/2011 08:34

非常感謝 papago大大 熱心提供這個非常好的方法.
Author: mbill    Time: 19/11/2011 09:18

我們真是有很多諸葛亮!繼續努力.
五體投地
Author: 9Wi    Time: 20/11/2011 15:28

用這個DIY遮光放大裝置試拍半公里外的景物, 焦點是準了很多, 奈何鳥鳥飛走了, 只好在照片上塗鴉幾個字.
